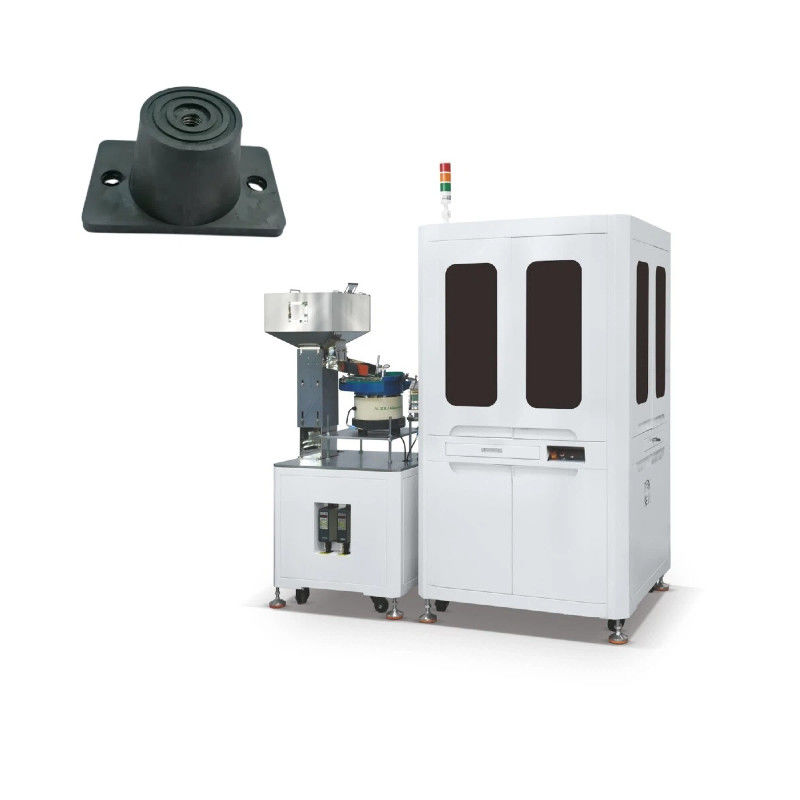

Tek Cam Masa Görüş Denetim Makinesi Silikon Parçalar için CCD Görüntü Ölçümü

Tek Cam Masa Görüş Denetim Makinesi Silikon Parçalar için CCD Görüntü Ölçümü

Uygun bir görsel tarama makinesini seçerken aşağıdaki hususlar dikkate alınabilir:
Test edilecek ürün türü: Farklı ürünlerin görsel tarama makineleri için farklı gereksinimleri vardır.Bu yüzden tarama makinesinin yüksek çözünürlüklü ve yüksek hassasiyetli test yeteneklerine sahip olması gerekiyor.Gıda ve tıp gibi endüstrilerdeki ürünler, görünüm bütünlüğüne ve hijyen standartlarına daha fazla dikkat edebilir ve test hızı ve istikrarı için daha yüksek gereksinimlere sahip olabilir.
Test öğeleri: Boyut ölçümü, görünüm kusurlarının tespiti, renk tanıma, karakter tanıma vb. gibi test edilmesi gereken belirli içeriği açıklayın.Bazı görsel tarama makinelerinin bazı özel test öğelerinde avantajları olabilir.Örneğin, vida tespiti için özel olarak kullanılan bir tarama makinesi, vidaların uzunluğunu, çapını, ipliğini vb. doğru bir şekilde tespit edebilir.
Test doğruluğu: Ürünün kalite gereksinimlerine dayanarak gerekli test doğruluğunu belirler.Doğruluğun mikron seviyesine veya daha da yüksek olması gerekebilir.Bazı sıradan endüstriyel ürünler için doğruluk gereksinimleri nispeten düşükken, aşırı yatırımdan kaçınmak için orta doğrulukta bir tarama makinesi seçilebilir.

WirT'nin çalışma prensibi - Tek cam masa görsel inceleme makinesi

Yüzey kontrol sistemi

Her biri yüksek hassasiyetli bir renk kamerası ve sabit odak lensini içeren cam plakanın üzerine ve altına monte edilmiş iki çalışma istasyonundan oluşur.

Görüntüyü optimize etmek için bağımsız olarak dijital olarak ayarlanabilir bir renk aydınlatma sistemine sahiptir.

Ana işlevi, üst ve alt yüzeylerde kozmetik kusurları tespit etmektir.

İç ve dış yüzey kontrol sistemleri

Her biri 90 derece açıda dağıtılan dört 2 megapixel renkli kameraya sahip dış yan çalışma istasyonlarından oluşur.Üst ve altta dağıtılan iki renkli aydınlatma sisteminin olması da bir diğer özelliktir..

Işıklandırma sistemi, fotoğraf görüntüsünü optimize etmek için dijital ve bağımsız olarak ayarlanabilir.

Ürünün dış tarafındaki yüzey kusurlarının tespiti için.

Tek cam masa görsel inceleme makinesinin ekipman avantajları

Wirt, silikon su geçirmez fişlerdeki boyut ve yüzey kusurlarını tespit etmek için özel olarak geliştirilmiş bir optik denetim cihazıdır.Kontrol aralığında yüksek hassasiyetle çeşitli şekillerde su geçirmez fişleri denetleyebilirBu ürünler, yüksek hassasiyetli endüstriyel kameralar kullanılarak bir dizi denetim istasyonu tarafından kusurlar için denetlenir.Kameralar tarafından elde edilen görüntüler veri kaybı veya müdahale olmadan gerçek zamanlı görüntü işleme sistemi tarafından yönetilen bir bilgisayara aktarılır.: operatör arayüzü aracılığıyla kullanıcı işletim sistemiyle basit ve sezgisel bir şekilde etkileşime girebilir.

Görüntü işleminden sonra, nesneler önceden belirlenmiş denetim kriterlerine göre uyumlu, boyutsal olarak kusurlu ve kozmetik olarak kusurlu nesneler için üç farklı depolama alanına ithal edilir.Nesne denetim parametreleri hızlı ve kolay ayarlanır, ekipman ve besleme cihazı temizlenmesi kolaydır ve denetim sıklığı yüksektir.

Tek cam masa görsel inceleme makinesinin teknik parametreleri

DenT- Çift cam masa görsel inceleme makinesi uygulaması

Elektronik bileşenler, hassas enjeksiyon kalıplama, donanım bağlayıcıları,

Mühür halkaları, kauçuk silikon, endüstriyel gümüş kontaklar vb.

Özellik Resim DenT- Endüstriyel ürünler için çift cam masa görsel inceleme makinesi
