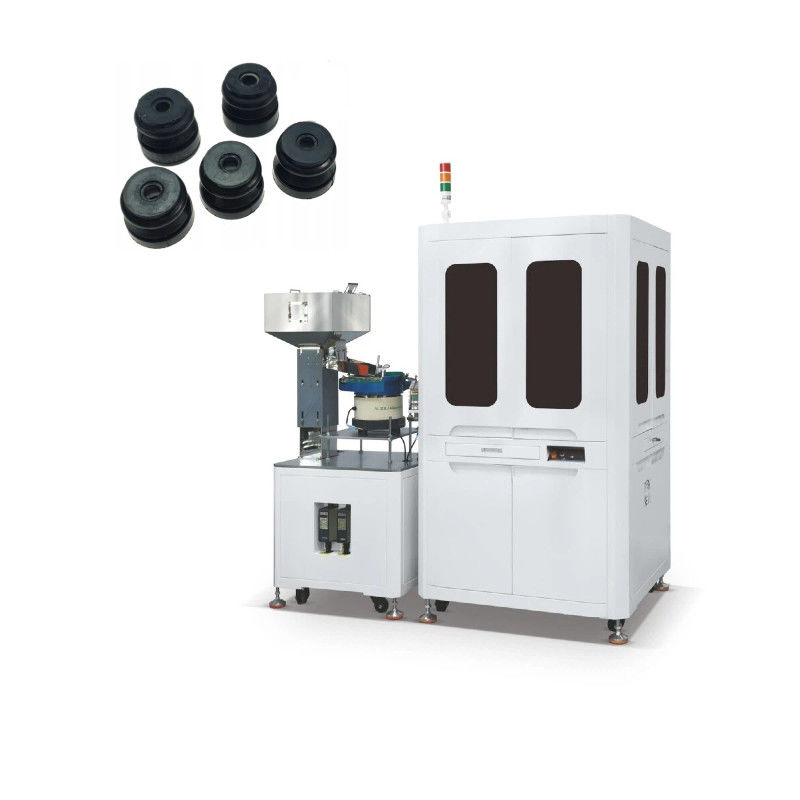

WirT Tek cam masa görsel inceleme makinesi CCD kamera ölçüm makinesi
Makine görsel inceleme ve manuel inceleme arasındaki fark
Denetimlerin objektifliği ve tutarlılığı
Görsel inceleme makinesi
Görsel denetim makinesi önceden belirlenmiş prosedürlere ve standartlara göre denetlenir.Her ürün için aynı denetim standartlarını kullanır ve öznel faktörlerden etkilenmez.İster boyut olsun ister, denetlenen ürünün şekli veya görünümü kusurları, onun değerlendirme standartları sabit ve objektifdir.
Denetim ortamı ve ürün türü değişmediği sürece, denetim sonuçlarının tutarlılığı çok yüksektir.Ürün kalitesi yargısının adil ve istikrarlı olmasını sağlayabilecek.
El kontrolü
El denetimi sonuçları denetçilerin öznel faktörleri tarafından kolayca etkilenir.Ve aynı müfettiş bile farklı zamanlarda ve duygusal durumlarda farklı yargılama standartlarına sahip olabilir..
Örneğin, farklı insanlar ürünün görünümünde hafif farklılıklar veya yüzey dokusundaki ince değişiklikler hakkında farklı görüşlere sahip olabilirler.Bu da denetim sonuçlarında düşük tutarlılığa yol açar..
WirT'nin çalışma prensibi - Tek cam masa görsel inceleme makinesi
Yüzey kontrol sistemi
Her biri yüksek hassasiyetli bir renk kamerası ve sabit odak lensini içeren cam plakanın üzerine ve altına monte edilmiş iki çalışma istasyonundan oluşur.
Görüntüyü optimize etmek için bağımsız olarak dijital olarak ayarlanabilir bir renk aydınlatma sistemine sahiptir.
Ana işlevi, üst ve alt yüzeylerde kozmetik kusurları tespit etmektir.
İç ve dış yüzey kontrol sistemleri
Her biri 90 derece açıda dağıtılan dört 2 megapixel renkli kameraya sahip dış yan çalışma istasyonlarından oluşur.Üst ve altta dağıtılan iki renkli aydınlatma sisteminin olması da bir diğer özelliktir..
Işıklandırma sistemi, fotoğraf görüntüsünü optimize etmek için dijital ve bağımsız olarak ayarlanabilir.
Ürünün dış tarafındaki yüzey kusurlarının tespiti için.
Tek cam masa görsel inceleme makinesinin ekipman avantajları
Wirt, silikon su geçirmez fişlerdeki boyut ve yüzey kusurlarını tespit etmek için özel olarak geliştirilmiş bir optik denetim cihazıdır.Kontrol aralığında yüksek hassasiyetle çeşitli şekillerde su geçirmez fişleri denetleyebilirBu ürünler, yüksek hassasiyetli endüstriyel kameralar kullanılarak bir dizi denetim istasyonu tarafından kusurlar için denetlenir.Kameralar tarafından elde edilen görüntüler veri kaybı veya müdahale olmadan gerçek zamanlı görüntü işleme sistemi tarafından yönetilen bir bilgisayara aktarılır.: operatör arayüzü aracılığıyla kullanıcı işletim sistemiyle basit ve sezgisel bir şekilde etkileşime girebilir.
Görüntü işleminden sonra, nesneler önceden belirlenmiş denetim kriterlerine göre uyumlu, boyutsal olarak kusurlu ve kozmetik olarak kusurlu nesneler için üç farklı depolama alanına ithal edilir.Nesne denetim parametreleri hızlı ve kolay ayarlanır, ekipman ve besleme cihazı temizlenmesi kolaydır ve denetim sıklığı yüksektir.
Tek cam masa görsel inceleme makinesinin teknik parametreleri
| TEknik parametreler |
12 |
| MAteriyeller |
Sİlika jeli |
| COlanlar |
FRenk |
| En az dış çapı(mm) |
3 mm |
| En büyük dış çap(mm) |
12 mm |
| En az tespit edilebilir kalınlık ((mm) |
2 mm |
| Maksimum tespit edilebilir kalınlık ((mm) |
12 mm |
| verimlilik |
Maksimum hız 1000pcs/min ürün yüzeyine ve boyutuna bağlıdır. |
| Beslenme |
Vibratör besleme |
| Boyut Algılama |
12 |
| Kamera. |
B/W |
| BulmaAralık ((mm) |
Φ18 |
| MaksimumBulmaYükseklik ((mm) |
12 mm |
| Karar oranı(mm) |
0.001 |
| BulmaDoğruluk ((mm) |
+/-0.008 |
| Tekrar ediyorum.d doğruluk(mm) |
+/-0.005 |
| Yükseklik ölçümü denetimi |
12 |
| BulmaAralık ((mm) |
12 mm |
| Karar oranı(mm) |
0.001 |
| BulmaDoğruluk ((mm) |
+/-0.008 |
| Tekrar ediyorum.d doğruluk(mm) |
+/-0.005 |
| Yüzey Çalışma İstasyonu |
12 |
| Kamera. |
FRenk |
| Bireysel kamera algılama aralığı (mm) |
12 mm |
| Optik çözünürlük (mm/px) |
0.010 |
| En az tespit edilebilir hata alanı (mm) |
0.030x0.030 |
| İç taraftaki kontrol istasyonu (ihtiyaç duyulmaz) |
12 |
| Kamera. |
FRenk |
| Bireysel kamera algılama aralığı (mm) |
12 mm |
| Optik çözünürlük (mm/px) |
0.010 |
| En az tespit edilebilir hata alanı (mm) |
0.030x0.030 |
| Dış Taraf Denetim İstasyonu |
12 |
| Kamera. |
FRenk |
| Bireysel kamera algılama aralığı (mm) |
12 |
| Optik çözünürlük (mm/px) |
0.012 |
| En az tespit edilebilir hata alanı (mm) |
0.036x0.036 |
| İsteğe bağlı |
| 5L Hopper |
| 15L Hopper |
| Toz kapak |
| El temizlik kontrolü |
| PaketAgMakine |
DenT- Çift cam masa görsel inceleme makinesi uygulaması
Elektronik bileşenler, hassas enjeksiyon kalıplama, donanım bağlayıcıları,
Mühür halkaları, kauçuk silikon, endüstriyel gümüş kontaklar vb.
Özellik Resim DenT- Endüstriyel ürünler için çift cam masa görsel inceleme makinesi
